製品について

部材

エザキの製品は、全てのパーツが永年の研究と経験によって培われた技術による強度加工と耐久性や耐蝕性の向上、またクリーンルームなどに使用できるように美しい表面加工を施し、製品の躯体構造を支えています。
従来の門型クレーンは強度やその他の問題から鉄製以外考えられませんでした。エザキはアルミ合金でも構造と部材の調質により充分鉄製に近い強度を持つことができ、永年研究開発し、部品一つ一つとっても安全で完成度の高い「エザキ式アルミ合金製門型クレーン」「アルミ合金製吊り三脚」を世に送り出しました。

安全性

エザキのエンジニアリングコンセプトは、「安全や機能性は品質の大きな要素」と考えています。機種のサイズバランス(高さやレールの長さ)、部材の強度、耐荷重そして作業種類の適合範囲など、製品の構成要素の安全性を、更に厳しく最大限にリスクマネジメントしています。

安全性 安全性 安全性

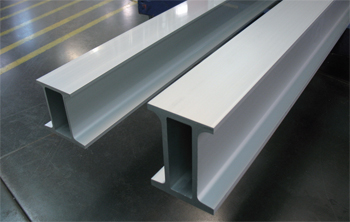

レール

エザキブランドのレールは、その品質・性能を高く評価されています。
荷重に応じた2種類のレールは全てオリジナルの型材で構造強化された形状になっており、常に高いクオリティを提供しております。

※Sレールは許容荷重500kg用、長さ4000mmまで対応
※SSレールは許容荷重1000kg用、長さ4000mmまで対応
※レール長さは6mまで対応
※レール長さ4mを超える場合は、使用状況により荷重制限されます

トロリ

エザキのアルミ・ステンレストロリは、複雑な部品などを最小限に抑え、研究と経験を活かし、最大限の効果が得られるように構造設計させた製品で安心してご使用できます。

  • LHトロリ

    左側(奥):LFトロリ
    右側(手前):LHトロリ

    LHトロリ
    ※Sレール専用(500kg用)

  • LFトロリ

    両側板の蝶ボルトを締め込むことで簡易固定が可能
    レール上部をナイロン車が走行する構造

    LFトロリ
    ※SSレール専用(1000kg用)

  • クラブ式トロリ

    クラブ式プレントロリ
    ※SLW型・SLGW型 専用

    クラブ式プレントロリ
    ※SLW型・SLGW型 専用(1500kg用)

オプション

固定式吊環(門型製品対象)

トロリのような車輪による横行の必要が無い場合や、
レール長が短くトロリが不要の場合に使用します。
チェーンブロックを掛けるシャックルが付いています。
任意の位置で固定することが可能です。

レールつなぎ・分割(門型製品対象)

レールを連結・分割することが可能です。
レールに中子を入れて、ボルトナットで固定します。
輸送時や搬入出時に便利です。

※通常三分割となります。
※使用制限や荷重制限があります

トロリストッパー (門型製品対象)

任意の位置で固定することができ、門型完成後の取り付け、取り外しが可能です。
トロリストッパーを使い、トロリ可動域を制限することもできます。トロリの破損を防ぐ緩衝材付きです。
※アルミ製プレントロリ(LH型・LF型)専用

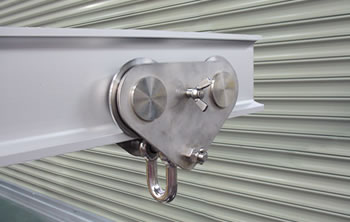

ステンレストロリ(門型製品対象)

オールステンレス製のプレントロリです。両側板の蝶ネジにより任意の位置で簡易固定ができます。
I形鋼やH形鋼専用での専用製作も可能です。

雨カバー(門型製品対象)

ステンレス製でトロリ防雨対策として使用します。ステンレストロリ(※上掲載)で使用可能です。
※アルミ製プレントロリ(LH型・LF型)には対応できません

アジャスターボルト(門型製品対象)

通常のキャスター設置から、より安定した設置が可能になります。
取り付ける場所(方向)や個数など要望に合わせて製作可能です。

※接触面には床面保護用ゴムを取り付けることも可能です。

16車(門型製品対象)

門型4車のキャスターから16車(4車×4)へ変更することで、本機移動を容易にすることができます。
※機種によりキャスター車輪径が異なります(φ50〜φ75ストッパーロック機能付自在車)

自立スタンド(門型製品対象)

  • M型・R型・MG型・MGH型
    ※奥行(柱幅)の小さいサイズは片側のみ

  • SLGW型・SLW型・SLG型・SL型

製品組立の際に左右柱部をそれぞれ自立させることができます。
キャスター付きなので、柱部単体を自立させた状態で移動させることもできます。
※組立補助具として無償貸出可能(買取可能)

機種や用途によって様々な形状の提案が可能です。

床面保護用ゴム(三脚製品対象)

室内で使用される際に床面を保護します。
「φ48.6・φ60.5用」「φ76.3・φ89.1用」の2種類があります。

※門型製品(キャスター無し仕様)でも床面保護用ゴムはあります。

出荷形態

エザキの製品は、お客様に簡単に組み立てて頂ける様に、複雑な部品の取付けなど手間を煩わす事がないように、すべてアセンブリーにしたユニットパーツにしてお届けいたしております。その為、短時間で安全に組立てが出来る様設計されております。

出荷形態 出荷形態

カスタマイズ

カスタマイズ カスタマイズ カスタマイズ カスタマイズ カスタマイズ カスタマイズ カスタマイズ カスタマイズ カスタマイズ カスタマイズ カスタマイズ カスタマイズ カスタマイズ カスタマイズ カスタマイズ カスタマイズ カスタマイズ カスタマイズ カスタマイズ カスタマイズ

※ホームページではご紹介できない様々な特注品についてもお客様のニーズに合わせて設計・制作・施行をいたしております
